Toyo Hoflader Mini 522-II Stage V mit Bügel

Highlights

22 PS, 3-Zylinder Kubota Dieselmotor
Knickpendelgelenk
Allradantrieb
Max. Hubkraft: 660 kg
Eigengewicht 1.150 kg
Gesamtbreite: 930 mm
Länge ohne Anbaugerät 2,40 m
Parallelführung
Verstellbare Lenksäule
Großer Ölkühler
Beleuchtungsanlage
Rundumleuchte
Arbeitsscheinwerfer
Hydrostatischer Fahrantrieb
Hydraulische Servolenkung
Hydraulischer Schnellwechsler
3. Hydrauliksteuerkreis
Fahrtrichtungswechsel v. + r. via Fußpedal
Industriebereifung 23x8.5-12 NHS
Schaufel 95 cm (Serie)
Palettengabel (Serie)

Technische Daten

Hersteller Kubota
Motortyp D902 Stage V
Anzahl Zylinder 3
Max. Leistung 16,21 kW / 22 PS
bei U/min 2.800
Hubraum ccm 898 ccm
Kühlsystem Wasserkühler
Luftfilter Donaldson Europe/ Belgien
Betriebsspannung 12 Volt
Batterie 45 Ah
Lichtmaschine 40A
Anlasser DENSO/ Japan
Arbeitsscheinwerfer 2 x vorne, 1 x hinten

Reifengröße: 23×8.50-12, Industriebereifung
(Spurbreite bei Bereifung 23×8.50-12: 700 mm)

SKID POWER HD

MULTI-TRAC

Getriebe Hersteller BONDIOLI
Antrieb Allrad
Antriebsart hydrostatisch
Geschwindigkeit 0 – 12 km/h
Fahrstufen 1
Fahrantrieb Ölmotor
Tankvolumen 25 Liter
Hydrauliköl 32 Liter
Hubhöhe am Drehpunkt 2.107 mm
Max. Hubhöhe/ Schaufelhöhe gerade 1.928 mm
Betriebsgewicht 1.150 kg
Max. Hubkraft 660 kg
Kipplast gerade 480 kg
Kipplast geknickt 200 kg
Hydraulik Hersteller BUCHER
Bremsanlage hydraulisch
Lenkung Vollhydraulische Knickpendellenkung
Fördermenge 54 Liter/ min.
Arbeitsdruck 250 bar
Fördermenge 25 Liter/ min.
Arbeitsdruck 180 bar
Länge mit Schaufel 2.894 mm
Länge ohne Schaufel 2.398 mm
Radstand 1.200 mm
Gesamthöhe 1.945 mm
Sitzhöhe 934 mm
Max. Arbeitsbreite 950 mm
Spurbreite bei Bereifung 23×8.50-12 700 mm
Bodenfreiheit 180 mm
Wendekreis außen 1.967 mm
Wendekreis innen 1.000 mm
Knickwinkel 45°
Eigengewicht ohne Werkzeug 1.150 kg
Max. Hubkraft 660 kg
Schaufelvolumen 0,10 cbm
  • > Hydrostatischer Fahrantrieb
  • > Allradantrieb
  • > Einhandsteuerung mit Schwimmstellung
  • > Multifunktionshebel
  • > Hydraulikölkühler
  • > Hydraulikanschluss vorne 2x BG3
  • > Hydraulisches Schnellwechselsystem für Arbeitswerkzeuge
  • > Vollhydraulische Knickpendellenkung
  • > 3. Steuerkreis (Hydrauliksteuerkreis)
  • > Bremspedal
  • > Handfeststellbremse
Schutzdach mit Überrollbügel
Fahrerstand kippbar
Komfortsitz EM8 mit Sicherheitsgurt und Armlehnen
Verstellbare Lenksäule
Arbeitsscheinwerfer vorne und hinten
Rundumleuchte
Kraftstoffanzeige
Betriebsstundenzähler
Kombiinstrument mit Beleuchtung
Temperaturanzeige
Hydraulischer Toyo Schnellwechsler der Werkzeuge
3. Steuerkreis am Hubarm
Anhängerkupplung
Komfortsitze mit Armlehnen CTR
Sicherheitsgurt
Betriebsstundenzähler
Tankanzeige
Schaufel 95 cm
Palettengabel

* Technische Änderungen und Irrtümer vorbehalten.

Optionales Zubehör gegen Aufpreis

  • > 4. Steuerkreis
  • > Anschweißhaken Toyo Aufnahme (Satz)
  • > Satz (2 Stück) Schneeketten 23×8.50-12 (Netzkette)
  • > Kugelkopf TB22
  • > Anhängersteckdose

Hublast

Pos. Hublast
S. ca. 500 kg
T. ca. 450 kg
U. ca. 380 kg
V. ca. 200 kg

Komponenten

Markenqualität durch Markenkomponenten:
Der Einbau von exklusiven Markenkomponenten aus Westeuropa und Japan garantiert eine gleichbleibend hohe Qualität und Langlebigkeit der Maschinen.

ZUVERLÄSSIG:
Die Hydrauliksteuerung von Bucher Hydraulics garantiert eine lange Lebensdauer und ein sicheres, störungsfreies Arbeiten.

KOMFORTABEL:
Besonderen Komfort bietet der hydrostatische Fahrantrieb von den Antriebsprofis Bondioli & Pavesi, einem der Marktführer aus Italien. Die extrem hochwertigen Achsialkolbenpumpen von Bondioli & Pavesi in Verbindung mit den besten Motoren von Kubota garantieren Kraft über viele Jahre. Mit dem Wippschalter auf dem Joystick kann man die Fahrtrichtung wählen und bequem gleichzeitig heben, senken oder lenken. Ein fließender Arbeitsablauf wird somit ermöglicht.

STARK: Kompakt, leistungsstark und zuverlässig. Alle Toyo Hoflader sind mit Original Kubota Motoren der neuesten Generation ausgestattet. Kubota ist einer der weltweit größten Anbieter von kompakten Dieselmotoren.

Umwelt:
Der D1105 entspricht den EPA Tier 4 Abgasvorschriften. Dies sind die international strengsten Abgasvorschriften in dieser Klasse.
Kontinuität
Die 05-Serie ist in ihrer Leistungsklasse anerkannt führend und wird von vielen namhaften Herstellern von Industrieausrüstung als Antriebsquelle eingesetzt.
Der D1105 bietet einen nahtlosen Übergang von Tier 2 zu Tier 4, da er dieselben kompakten Abmessungen und Montagepunkte bei nur geringfügig geänderter Leistung im Vergleich zum Tier 2 Motor aufweist.
Technischer Vorsprung
Kubotas ursprüngliches E-TVCS (Ecology-Three Vortex Combustion System/Dreiwirbel-Verbrennungssystem) wurde verbessert. Luftführung, Brennraum und Kolbenausführung wurden optimiert, um den Partikelausstoß (PM) in dieser Motorklasse um beachtliche 50 % zu reduzieren – das entspricht derselben strikten Abgasbegrenzung wie bei Motoren oberhalb der 37 kW Klasse (EPA Interim Tier 4).

Beschreibung

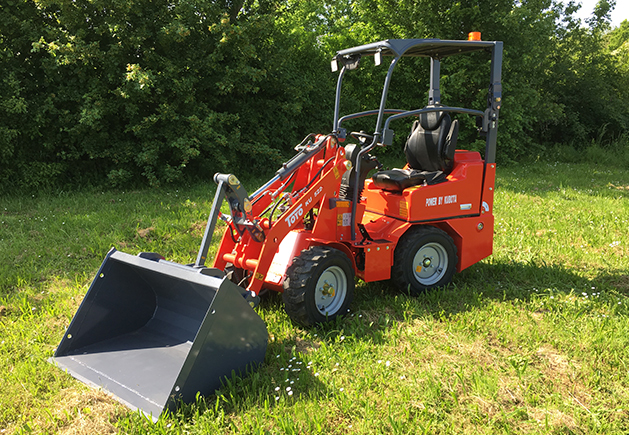

Der Multifunktions-Mini-Lader Toyo Mini 522-II eignet sich perfekt für das Be- und Entladen von Material und für den Kurzstreckentransport. Mit 1.150 kg Eigengewicht ist er der kleinste Hoflader in unserem Sortiment und nur als Bügel-Version erhältlich. Er kann mit vielen Werkzeugen kombiniert werden. Die Steuerung der Maschine erfolgt über das Fußpedal. Anwendungsbereiche sind Heben, Ziehen, Klammern, Grabbohren, Jäten, Transport von Futter und vieles mehr. Einsatzgebiet des kleinen starken Helfers sind Bauernhöfe, Pferdebetriebe, Mietparks, Landwirtschaft, Industrie und Gewerbe, Gärtnereien und private Arbeitsplätze.

Alle Toyo Hoflader zeichnen sich durch eine kompakte Bauweise, einen niedrigen Schwerpunkt, geringen Wenderadius, kraftvolle Leistung und eine Vielzahl verschiedener Anbauwerkzeuge aus. Durch das Knickpendelgelenk haben alle vier Räder ständigen Bodenkontakt. So bewegt sich die Maschine mit maximaler Traktion und wird damit einzigartig wendig.
